HAEFELY FP-COMB 1500-1 系列高電壓耦合/去耦合網路(CDN),適用於 Surge、EFT/Burst 及 Ring Wave 抗擾度測試。支援最高 1500 V DC,提供 63 A、125 A、200 A 三種版本,可搭配 AXOS 系統進行自動化測試。

詳細說明

HAEFELY FP-COMB 1500-1 Series

高電壓 AC/DC 複合式自動耦合/去耦合網路

產品介紹

FP-COMB 63/1500-1、125/1500-1 與 200/1500-1 為配合 HAEFELY AXOS 系統使用的高電壓耦合/去耦合網路,整合 Surge 組合波、100 kHz Ring Wave 及 EFT/Burst 三種測試。支援最高 1500 V DC,並可依需求選用 AC 測試功能;耦合路徑與源阻抗等由 AXOS 控制。

主要特色

  • 整合 Surge、Ring Wave 與 EFT/Burst 三種暫態測試
  • 63 A/125 A/200 A 三種額定電流機型
  • 最高 1500 V DC;AC 功能須選配
  • 由 AXOS 5/AXOS 8 控制耦合路徑
  • 支援自動耦合切換與可選配 EUT 電源開關

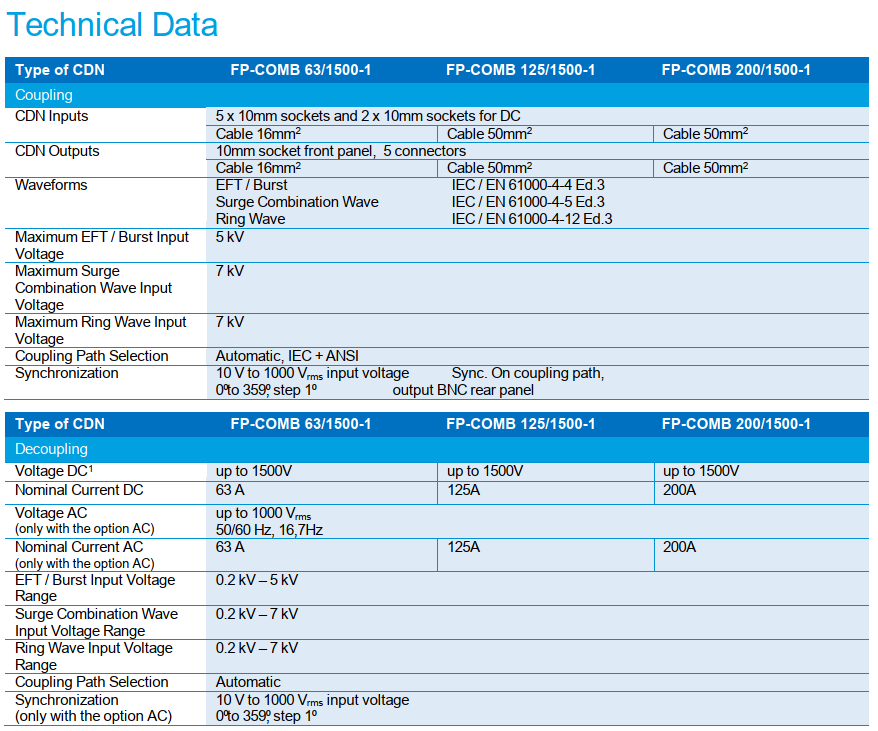

技術規格

型號 FP-COMB 63/1500-1;FP-COMB 125/1500-1;FP-COMB 200/1500-1
測試波形 EFT/Burst;Surge Combination Wave 1.2/50 µs–8/20 µs;100 kHz Ring Wave
EFT/Burst 最大輸入電壓 5 kV
Surge 最大輸入電壓 7 kV
Ring Wave 最大輸入電壓 7 kV
EFT/Burst 測試電壓範圍 0.2–5 kV
Surge/Ring Wave 測試電壓範圍 0.2–7 kV
EUT DC 電壓 最高 1500 V DC(依負載電感而定)
EUT AC 電壓(選配) 最高 1000 V RMS;50/60 Hz、16.7 Hz
63/1500-1 額定電流 63 A AC/DC(AC 須選配)
125/1500-1 額定電流 125 A AC/DC(AC 須選配)
200/1500-1 額定電流 200 A AC/DC(AC 須選配)
同步範圍(AC 選配) 10–1000 V RMS,0–359°,1° 步進
耦合切換 自動,IEC/ANSI
CDN 輸入 5 個 10 mm 插座,另有 2 個 DC 用 10 mm 插座
CDN 輸出 前面板 5 個 10 mm 插座
外形尺寸(寬×深×高) 552 × 800 × 1605 mm;含機櫃輪、吊鉤與電源插頭 552 × 852 × 1754 mm
重量(不含 AXOS) 63 A:約 260–290 kg;125 A/200 A:約 275–305 kg,視選配而定

適用規範

IEC/EN 61000-4-4 Ed.3;IEC/EN 61000-4-5 Ed.3;IEC/EN 61000-4-12 Ed.3;ANSI C62.41/C62.45(依 AXOS 系統配置)

原廠型錄供貨項目

依原廠型錄:對應型號主機、AC 與 EUT 線材、接地線、Surge 與 EFT/Burst 連接線、校正證書、校正轉接器及使用手冊。實際供應依訂單確認。

技術備註:AC 功能、EUT 電源開關與其他選項並非所有配置標配。

本頁技術數據整理自 HAEFELY 原廠 Datasheet。規格隨型號、選配及文件版本而異,實際供應、搭配設備及測試配置請洽詢確認。
