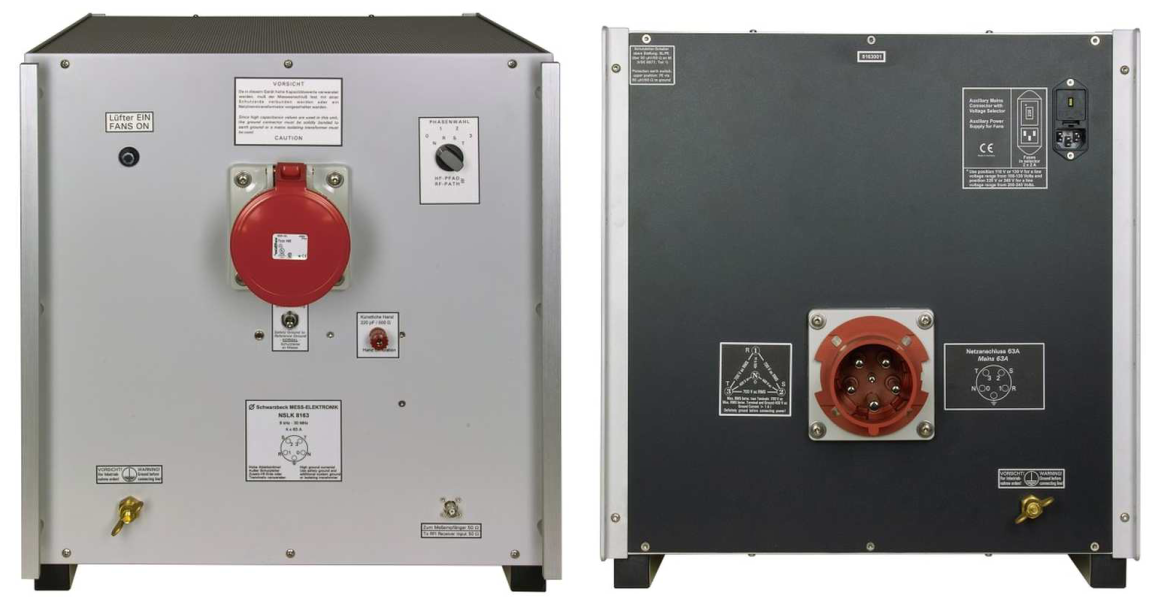

NSLK 8163

NSLK 8163

NSLK 8163 是一款專業用於 傳導干擾測試 (LISN, Line Impedance Stabilization Network) 的設備。它能為被測設備（EUT）提供標準化阻抗，並同時隔離供電電網的干擾。該設備內建 250 μH 前置電感 以及每路串聯的 50 μH 主電感，確保在 9 kHz 起就能有效實現供電網與被測設備的高效去耦。
其設計可承受高達 4×63 A 的持續電流，最大電壓達 400/700 VAC 或 630 VDC，特別適合大電流應用環境。輸入透過後面板的 CEE 插頭，輸出則由前面板的 CEE 插座提供。測試時，干擾信號經由高通濾波器（7 kHz）傳送至 EMI 接收機，並具備 人工手接口 以及 保護接地切換功能，以模擬實際應用中的不同接地條件。
NSLK 8163 完全符合 CISPR 16-1-2 標準，廣泛應用於 VDE、CISPR 及相關規範的傳導干擾測試。

詳細說明

規格

Frequency range 9 kHz – 30 MHz
AMN impedance (50 µH + 5 Ω) ‖ 50 Ω
Pre-filter choke 250 µH
Maximum continuous current (CEE connector) 4 × 63 A
Maximum voltage 400 / 700 VAC, 630 VDC
Standard CISPR 16-1-2
Supply cable CEE plug (IEC 60309), hard-wired
Connector for EuT CEE socket
Weight 40.8 kg
Dimensions housing incl. connectors (WxHxD) 450 mm × 480 mm × 650 mm
Connector for ground at front panel 8 mm wing terminal, removable
Connector for “artificial hand” 4 mm laboratory socket with screw terminal 6 mm, not removable
Connector to EMI receiver BNC socket, 50 Ω
